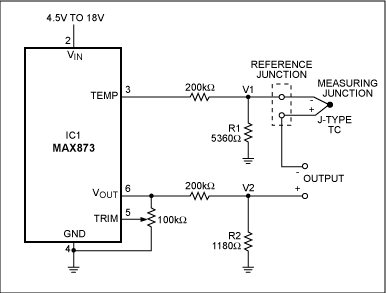

本文讨论了如何使用具有连接温度的精确电压参考（MAX873）调节不同热电偶的参考参考。具有温度输出的电压参考的参考（如下所示）可用于用于正常热电偶的参考（冷连接）。本文指出：该电路使用温度和VOUT电压，由电压参考的热电偶输出组成，由两个不同的金属连接组成。由于Seebeck的效果，随着温度变化的预测输出电压发生了：在实际测试中，电压表连接会产生第二个热电偶（冷连接），而电压表测量的电压反映了热电偶温度（测试点）和角度的冷温之间的差异。因此，有必要确保已知冷连接温度，例如：将冷连接点放在冰箱上，或施加补偿电压以维持当环境温度变化时，冷连接0°C。冰箱的稳定性可以确保在0°C下的0V输出，但是在大多数情况下，此请求是不现实的。 IC1输出参考电压（V OUT）为2.5V，温度端子中的输出电压与温度成正比，在25°C下测得的输出的输出为608mV，温度系数（TCV温度）为2MV/°C。热电偶，R1 =5360Ω，R2 =1180Ω）。为了确保测试的准确性，IC必须在冷端之间具有良好的途径电导率，并且所有电阻器的温度系数至少是±5ppm/°C，通过修复等于在已知环境温度下的热电偶电压的电势（V1 -V2），可以捣碎系统。
